一、ZCG高溫電磁閥用途：
ZCG高溫電磁閥系電力操縱的常閉型先導式高溫電磁閥，適用于蒸汽管路中的自控制系統中。
二、ZCG高溫電磁閥產品特點：
耐高溫：密封材料采用耐高溫材料，線圈部分采用耐高溫電工材料，外圍增設散熱機構。
耐腐蝕：主要部件閥塞、閥體等采用不銹鋼和銅合金制成，防腐性能好。 耐磨損：選材合理，閥塞與閥間巧妙地利用流體潤滑作用，減少磨損。
三、ZCG高溫電磁閥技術參數：
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
|
公稱壓力(Mpa) |
1.6 |
|
工作壓差(Mpa) |
0.04~1.6 |
|
工作介質 |
蒸汽、油(高溫氣體、液體) |
|
介質溫度(℃) |
-40~350 |
|
環境溫度(℃) |
-40~60 |
|
環境溫度(℃) |
95±3% |
|
額定電壓(V) |
Ac220 |
|
功率(VA) |
45 |
|
絕緣等級 |
H級 |
|
工作頻率 |
連續 |
|
額定流量系數(KV) |
5.4 |
9 |
15 |
18 |
28 |
40 |
|
泄露量(ml/min) |
1.5 |
3.0 |
30 |
45 |
60 |

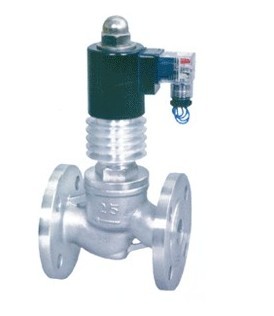

四、ZCG高溫電磁閥技術圖片：
五、ZCG高溫電磁閥技術參數：
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
n_d
|
|
10
|
115
|
148
|
90
|
60
|
41
|
14
|
2
|
4-￠14
|
|
15
|
115
|
148
|
95
|
65
|
46
|
14
|
2
|
4-￠14
|
|
20
|
115
|
148
|
105
|
75
|
56
|
16
|
2
|
4-￠14
|
|
25
|
125
|
148
|
115
|
85
|
65
|
16
|
3
|
4-￠14
|
|
32
|
150
|
182
|
140
|
100
|
76
|
18
|
3
|
4-￠18
|
|
40
|
160
|
182
|
150
|
110
|
84
|
18
|
3
|
4-￠18
|
|
50
|
190
|
192
|
160
|
125
|
99
|
20
|
3
|
4-￠18
|
六、ZCG高溫電磁閥結構原理：
ZCG高溫電磁閥系管道連通型，先導式電磁閥，全閥由引導主閥啟閉的電磁先導閥與控制介質通斷的主閥兩大部分組成，導閥與主閥腔間有孔道相連通。當電磁先導閥通電后，先導閥動作，形成主閥內主管腔間壓差變化，并利用該壓差使主閥開啟，介質流通(此時主腔壓力大背腔壓力)，當電磁先導閥斷電后，先導閥關閉，在主彈簧力作用下，主閥塞復位(此時背腔壓力大于主腔壓力)，大閥關閉，介質不再流通。
七、ZCG高溫電磁閥安裝須知:
1、在安裝電磁閥前：(1)請閱讀本說明書，并核對電磁閥型號和規格；(2)沖洗管道。
2、電磁閥安裝方向：介質流通方向應與閥體上箭頭方向一致；電磁線圈部分應豎直向上。
3、不要將本閥安裝于管道低凹處，以免因蒸汽凝結水，雜質等沉積在閥內而妨礙動作。
4、本閥不可在爆炸危險場合使用。
5、電磁閥安裝處應留有一定空間，以便散熱及日常保養與定期保養。
八、ZCG高溫電磁閥訂貨說明：
訂貨時請注明以下內容：
1.ZCG高溫蒸汽電磁閥電壓(AC220V，DC24V)；
2.ZCG高溫蒸汽電磁閥工作壓力(0.04-1.6MPa)；
3.ZCG高溫蒸汽電磁閥公稱直徑(DN20-100)；
4.ZCG高溫蒸汽電磁閥使用介質(蒸汽，導熱油等)；
5.ZCG高溫蒸汽電磁閥連接方式(法蘭連接)；
6.ZCG高溫蒸汽電磁閥介質溫度(0-350°C)；
感謝您訪問我們的網站【http://www.guodingdata.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
