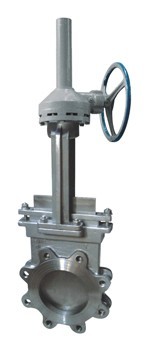

PZ543X傘齒輪刀形閘閥主要外形及連接尺寸
|
公稱壓力 |
DN |
L |
D1 |
D2 |
H |
Z-M |
|
0.6 MPa |
50 |
18 |
90 |
110 |
300 |
4-M12 |
|
65 |
1R |
11n |
130 |
310 |
4-M12 |
|
80 |
51 |
125 |
150 |
330 |
4-M16 |
|
100 |
51 |
115 |
170 |
380 |
4-M16 |
|
125 |
0f |
175 |
200 |
110 |
8-M16 |
|
150 |
0f |
200 |
225 |
500 |
8-M16 |
|
200 |
70 |
255 |
280 |
580 |
8-M16 |
|
250 |
70 |
310 |
335 |
670 |
12-M16 |
|
300 |
76 |
362 |
395 |
820 |
12-M20 |
|
350 |
76 |
112 |
115 |
900 |
12-M20 |
|
100 |
89 |
162 |
195 |
1020 |
16-M20 |
|
150 |
89 |
518 |
550 |
1150 |
16-M20 |
|
500 |
111 |
568 |
600 |
1250 |
16-M20 |
|
600 |
111 |
670 |
705 |
1500 |
20-M22 |
|
700 |
127 |
775 |
81O |
1750 |
24-M22 |
|
800 |
127 |
880 |
920 |
2000 |
24-M27 |
|
900 |
154 |
980 |
1020 |
2300 |
24-M27 |
|
1000 |
165 |
1080 |
1120 |
2500 |
28-M27 |
|
1200 |
190 |
1295 |
1310 |
2800 |
32-M30 |
|
1.0 MPa |
50 |
18 |
100 |
125 |
300 |
1-M16 |
|
65 |
18 |
120 |
115 |
310 |
1-M16 |
|
80 |
51 |
135 |
160 |
330 |
1-M16 |
|
100 |
51 |
155 |
180 |
380 |
8-M16 |
|
125 |
57 |
185 |
210 |
110 |
8-M16 |
|
150 |
57 |
210 |
210 |
500 |
8-M20 |
|
200 |
70 |
265 |
295 |
580 |
8-M20 |
|
250 |
70 |
320 |
350 |
670 |
12-M20 |
|
300 |
76 |
368 |
100 |
820 |
12-M20 |
|
350 |
76 |
128 |
160 |
900 |
16-M20 |
|
100 |
89 |
182 |
515 |
1020 |
16-M22 |
|
150 |
89 |
532 |
565 |
1150 |
20-M22 |
|
500 |
111 |
585 |
620 |
1250 |
20-M22 |
|
600 |
111 |
685 |
725 |
1500 |
20-M22 |
|
700 |
127 |
800 |
810 |
1750 |
21-M22 |
|
800 |
127 |
898 |
950 |
2000 |
21-M30 |
|
900 |
154 |
1005 |
1050 |
2300 |
28-M30 |
|
1000 |
165 |
1115 |
1160 |
2500 |
28-M30 |
|
1200 |
190 |
1325 |
1380 |
2800 |
32-M36 |
訂貨須知：
一、①PZ543X傘齒輪刀形閘閥名稱與型號②PZ543X傘齒輪刀形閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PZ543X傘齒輪刀形閘閥型號，請按PZ543X傘齒輪刀形閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖紙和詳細參數(shù)，由我們的閥門專家為您審核把關。
|
