電動調節通風蝶閥概述：
手/電動通風蝶閥D41W-1C、D341W-1C、D941W-1C型電動調節通風蝶閥廣泛適用于電站、冶金、礦山、水泥搶救無效行業的采暖通風和環境保護等系列的氣體管道中，作調節介質流量之用。
電動調節通風蝶閥特點
-
根據工況特點，可選用耐磨材質，閥門耐磨性好。
2、調節性能優良，在0～90°任意位置可以自鎖。
3、全部采用鋼板焊接結構，重量輕，易安裝。
4、備有多種驅動裝置供選擇。
電動調節通風蝶閥主要技術參數
公稱壓力 0．1MPa 0．25Mpa
殼體試驗壓力 0．15MPa 0．375Mpa
允許介質流速 ≤25m/s
適用溫度 ≤300℃ ≤420℃ ≤550℃
泄漏率 ≤1％
適用介質 空氣、含塵煙氣
電動調節通風蝶閥型號、規格
|
類別
|
直行程
|
角行程
|
|
常溫型
|
中溫型
|
常溫型
|
中溫型
|
|
型號
|
ZDLW-6B（K）
|
ZDLW-6B（K）G
|
ZDRW-6B（K）
|
ZDRW-6B（K）G
|
|
規格
|
DN600～1000
|
DN50～1000
|

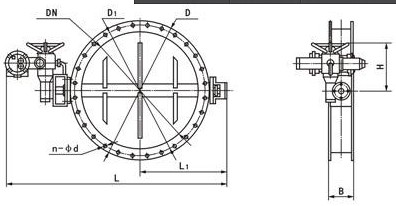

ZAJW、ZKJW電動調節通風蝶閥主要尺寸：
|
公稱通徑mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
|
額定流量
系數kv
|
85
|
225
|
340
|
500
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
6900
|
8500
|
12200
|
16600
|
21700
|
34000
|
49000
|
66600
|
87000
|
110000
|
136000
|
|
可配電動
執行機構
|
3610R，3810R、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
|
|
公稱壓力
|
0.1、0.6、1.0 （MPa）
|
|
介質溫度℃
|
常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
|
|
轉角范圍
|
平行閘板0～700,傾斜閥板0～600
|
|
流量特性
|
近似百分比
|
|
接管法蘭
|
按JB78-59中對夾式法蘭連接
|
|
動作時間
|
25、30、60秒
|
|
閥體材質
|
Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti
|
訂貨須知：
一、①電動調節通風蝶閥名稱與型號②電動調節通風蝶閥口徑，如果您對電動調節通風蝶閥型號不熟悉，請說明使用介質，溫度，壓力，驅動方式及連接方式。③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定電動調節通風蝶閥型號，請報電動調節通風蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
