手動襯膠蝶閥概述：
d71j-10連接法蘭，對夾，內襯丁晴橡膠，乙丙橡膠，耐熱乙丙橡膠，天然橡膠，氯丁橡膠，氟橡膠，根據介質化學性質擁有更合理的選擇。雙德碳鋼襯膠蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、冶金、城 建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。雙德碳鋼襯膠蝶閥其主要特點為：
1. 設計精巧、合理、結構獨特，重量輕，啟閉迅速。
2. 操力矩小，操作方便，省力靈巧。
3. 可以任意位置安裝、維修方便。
4. 密封件可以更換，密封性能可靠到達雙向密封零泄漏。
5. 密封材料耐老化、耐腐蝕、使用壽命長等特點。
d71j-10手動襯膠蝶閥標準
◆采用標準： 設計標準：GB/T12238-1989;
ISO 10631-1994或BSEN593-1998
法蘭連接尺寸：GB/T17241.6-1998;
ISO7005-2或BSEN1092-2002
結構長度：GB/T1221-1989;
ISO5752-1988或BSEN558-1
壓力試驗：GB/T13927-1992;JB/T9092-1999;
ISO5028-1993或BSEN6755-1-1986
d71j-10手動襯膠蝶閥主要技術參數：
1.電源可選：220VAC50Hz,380VAC50Hz,24VDC
2.控制原理：智能調節型（Z型）: in：4-20mA，out： 4-20mA, 電源220VAC
開關型標準型（E型），無源觸點型（S型），
開度信號型（R型） 詳見使用說明書
|
公稱通徑
|
DN(mm) 50-2000
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
適用介質
|
空氣、水、污水、蒸汽、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
手動襯膠蝶閥主要零件材質：
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟乙烯
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
Ο型圈、柔性石墨
|
手動襯膠蝶閥密封材料選用和適用溫度：
|
材料品種
|
氯丁橡膠
|
丁氰橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
X或 J
|
XA或 JA
|
XB或 JB
|
XC\JC或 F
|
XD或 JD
|
XE或JE
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
設計與制造：GB12238 結構長度：GB12221（20系列） 法蘭連接尺寸：GB4216 D71X半襯襯膠蝶閥
部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、手輪
手動襯膠蝶閥材料選擇
|
密封圈材料代號
|
適用溫度
|
適用介質
|
|
NR
|
≤85℃
|
水、空氣、酸堿類
|
|
CR
|
≤85℃
|
水、煤氣、酸堿類
|
|
NBR
|
≤100℃
|
水、油品
|
|
EPDM
|
≤120℃
|
水、蒸汽、一般酸堿類
|
|
FKM
|
≤150℃
|
水、蒸汽、強酸堿類
|
四、測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

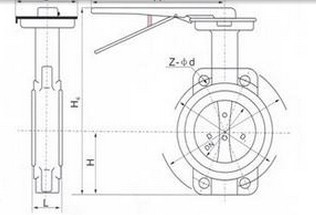

手動襯膠蝶閥主要尺寸參數：
|
公稱通徑
DN
|
公稱壓力
MPa
|
工作壓力
MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Φd
mm
|
H1
mm
|
H2
mm
|
S
mm
|
H3
mm
|
重量
Kg/kilos
|
|
40
|
1.6
1.0
|
1.6
1.0
|
33
|
150
|
110
|
4-18
|
55
|
100
|
235
|
27
|
2
|
|
50
|
43
|
165
|
125
|
4-18
|
64
|
120
|
235
|
27
|
2.5
|
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
235
|
27
|
4.5
|
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
265
|
27
|
5.5
|
|
100
|
52
|
220
|
180
|
8-18
|
90
|
145
|
265
|
27
|
6.5
|
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
365
|
32
|
11.5
|
|
150
|
56
|
285
|
240
|
8-22
|
135
|
175
|
365
|
32
|
13.5
|
訂貨須知：
一、①手動襯膠蝶閥名稱與型號②手動襯膠蝶閥口徑，如果您對手動襯膠蝶閥型號不熟悉，請說明使用介質，溫度，壓力，驅動方式及連接方式。③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定手動襯膠蝶閥型號，請報手動襯膠蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
