一、產品概述：
d941x電動蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
電動軟密封蝶閥D941X特點
1、D941X 電動法蘭軟密封蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
二、d941x電動蝶閥執行標準
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000；GB/T9115.1-2000;JB78
結構長度: GB/12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999
三、d941x電動蝶閥主要技術參數
|
公稱通徑
|
DN(mm)
|
50~2000
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
試驗壓力Ps(MPa)
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
四、d941x電動蝶閥主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
各種橡膠、聚四氟
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|

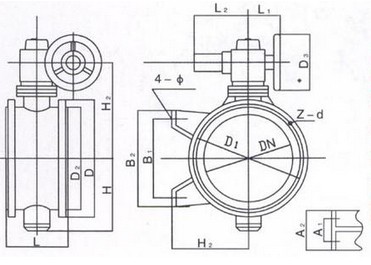

五、d941x電動蝶閥主要連接及外形尺寸
|
公稱通徑
|
結構
長度
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
參考
重量
|
|
0.6MPa
|
|
mm
|
inch
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
63
|
306
|
180
|
200
|
140
|
110
|
88
|
4-14
|
13
|
|
65
|
21/2
|
112
|
70
|
321
|
180
|
200
|
160
|
130
|
108
|
4-14
|
14
|
|
80
|
3
|
114
|
83
|
346
|
180
|
200
|
190
|
150
|
124
|
4-18
|
15.5
|
|
100
|
4
|
127
|
105
|
387
|
180
|
200
|
210
|
170
|
144
|
4-18
|
19.5
|
|
125
|
5
|
140
|
115
|
411
|
180
|
200
|
240
|
200
|
174
|
8-18
|
25.5
|
|
150
|
6
|
140
|
137
|
447
|
270
|
280
|
265
|
225
|
199
|
8-18
|
28.5
|
|
200
|
8
|
152
|
164
|
572
|
270
|
280
|
320
|
280
|
254
|
8-18
|
48
|
|
250
|
10
|
250
|
206
|
646
|
270
|
280
|
375
|
335
|
309
|
12-18
|
69
|
|
300
|
12
|
270
|
230
|
738
|
380
|
420
|
440
|
395
|
363
|
12-22
|
91
|
|
350
|
14
|
290
|
248
|
761
|
380
|
420
|
490
|
445
|
413
|
12-22
|
110
|
|
400
|
16
|
310
|
289
|
877
|
450
|
470
|
540
|
495
|
463
|
16-22
|
140
|
|
450
|
18
|
330
|
320
|
938
|
480
|
490
|
595
|
550
|
518
|
16-22
|
180
|
|
500
|
20
|
350
|
343
|
993
|
480
|
490
|
645
|
600
|
568
|
20-22
|
215
|
|
600
|
24
|
390
|
413
|
1131
|
480
|
490
|
755
|
705
|
667
|
20-26
|
290
|
|
700
|
28
|
430
|
478
|
1476
|
640
|
660
|
860
|
810
|
772
|
24-26
|
560
|
|
800
|
32
|
470
|
525
|
1533
|
640
|
660
|
975
|
920
|
878
|
24-30
|
910
|
|
900
|
36
|
510
|
585
|
1655
|
750
|
860
|
1075
|
1020
|
978
|
24-30
|
1500
|
|
1000
|
40
|
550
|
640
|
1765
|
850
|
900
|
1175
|
1120
|
1078
|
28-30
|
1750
|
|
1200
|
48
|
630
|
755
|
1995
|
850
|
900
|
1405
|
1340
|
1292
|
32-33
|
2180
|
|
1400
|
56
|
710
|
910
|
2310
|
1000
|
925
|
1630
|
1560
|
1510
|
36-36
|
2400
|
|
1600
|
64
|
790
|
1030
|
2595
|
1000
|
925
|
1830
|
1760
|
1710
|
40-36
|
2870
|
|
1800
|
72
|
870
|
1140
|
2810
|
1100
|
980
|
2045
|
1970
|
1918
|
44-39
|
3380
|
|
2000
|
80
|
950
|
1250
|
3100
|
1100
|
980
|
2265
|
2180
|
2180
|
48-42
|
4010
|
訂貨須知：
一、①d941x電動蝶閥名稱與型號②d941x電動蝶閥口徑，如果您對d941x電動蝶閥型號不熟悉，請說明使用介質，溫度，壓力，驅動方式及連接方式。③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定d941x電動蝶閥型號，請報d941x電動蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
