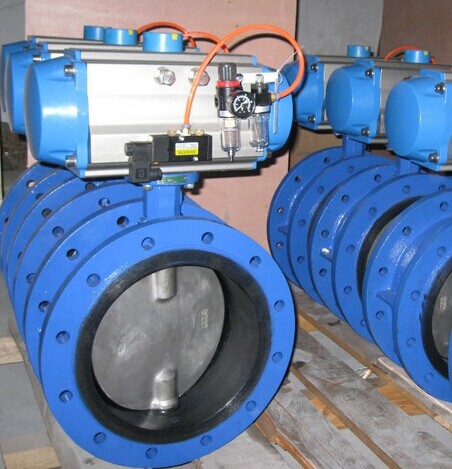

d641X-10型氣動控制蝶閥當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟?；匦牌餍盘?hào)燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。定位器可調節閥門管道流量。雙德D641X法蘭式氣動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的場合。
產品結構特點：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點
氣動控制蝶閥產品性能參數：
|
公稱通徑
|
DNmm
|
50～2000
|
|
公稱壓力
|
PNMPa
|
0.6
|
1.O
|
1.6
|
|
試驗壓力 PsMPa
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
O.66
|
1.1
|
1.76
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
|
驅動形式
|
手動、蝸輪傳動、氣傳動、電傳動
|
主要零件的材料
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟乙烯
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
0型圈、柔性石墨
|
D641X氣動控制蝶閥具體型號有：
D641X-2.5,D641X-6,D641X-10,D641X-16； （閥體：鑄鐵）
D641X-2.5Q,D641X-6Q,D641X-10Q,D641X-16Q； （閥體：球墨鑄鐵）
D641X-2.5C,D641X-6C,D641X-10C,D641X-16C； （閥體：鑄鋼）
D641X-2.5P,D641X-6P,D641X-10P,D641X-16P； （閥體：不銹鋼）
D641X氣動控制蝶閥具體型號代表：
閥門類型代號：“D”表示蝶閥
驅動形式代號：“6”表示氣動
連接形式代號：“4”表示法蘭式
結構形式代號：“1”表示中心垂直板式
密封面材料代號：“X”表示橡膠
雙德閥門是集產品設計,生產,銷售為一體的專業化企業,是中國閥門協會的網絡會員,本公司主要產品有氣動調節蝶閥，氣動控制蝶閥，氣動控制閥，氣動開關閥，氣動對夾蝶閥，氣動硬密封蝶閥等。 我們真誠為您提供氣動蝶閥型號,氣動蝶閥規格，氣動蝶閥廠家，氣動蝶閥參數。 |
