一、產品概述：
TD341W渦輪通風蝶閥本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
二、產品特點：
1、渦輪通風蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、零件材料：
|
零件名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
柔性石墨
|
四、D341W渦輪通風蝶閥密封材料選用和適用溫度
|
材料品種
|
碳素鋼
|
低溫碳鋼
|
合金鋼
|
奧氏體不銹鋼
|
鉻鉬鋼
|
|
代號
|
WCB
|
LCB
|
WC6或WC9
|
C5或C12
|
鉻 Cr-18型、304、31 6
|
12CrMoV
|
|
耐最高溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐最低溫度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
適用工作溫度
|
≤ 25℃
|
≤345℃
|
≤595℃
|
≤ 650℃
|
≤600℃
|
≤560℃
|

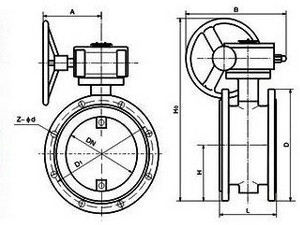

五、D341W渦輪通風蝶閥D41/341/641/941W-0.5/2.5/6 C．P．R．V系列連接尺寸
|
公稱通徑
|
結構長度
(標準值)
|
外形尺寸
(參考值)
|
連接尺寸 (標準值)
|
參考重量
(kg)
|
|
0.05MPa、0.25MPa
|
O．6MPa
|
|
mm
|
inch
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
Z-d
|
D
|
D1
|
D2
|
Z-d
|
|
100
|
4
|
120
|
105
|
219
|
210
|
170
|
144
|
4-18
|
210
|
170
|
144
|
4-18
|
20
|
|
125
|
5
|
120
|
120
|
234
|
240
|
200
|
174
|
8-18
|
240
|
200
|
174
|
8-18
|
25
|
|
150
|
6
|
120
|
132
|
247
|
265
|
225
|
199
|
8-18
|
265
|
225
|
199
|
8-18
|
29
|
|
200
|
8
|
140
|
160
|
403
|
320
|
280
|
254
|
8-18
|
320
|
280
|
254
|
8-18
|
47
|
|
250
|
10
|
140
|
187
|
433
|
375
|
335
|
309
|
12-18
|
375
|
335
|
309
|
12-18
|
67
|
|
300
|
12
|
170
|
220
|
465
|
440
|
395
|
363
|
12-22
|
440
|
395
|
363
|
12-22
|
78
|
|
350
|
14
|
170
|
245
|
539
|
490
|
445
|
413
|
12-22
|
490
|
445
|
413
|
12-22
|
96
|
|
400
|
16
|
190
|
270
|
543
|
540
|
495
|
463
|
16-22
|
540
|
495
|
463
|
16-22
|
130
|
|
450
|
18
|
190
|
297
|
571
|
595
|
550
|
518
|
16-22
|
595
|
550
|
518
|
16-22
|
142
|
|
500
|
20
|
190
|
322
|
644
|
645
|
600
|
568
|
20-22
|
645
|
600
|
568
|
20-22
|
191
|
|
600
|
24
|
210
|
377
|
701
|
755
|
705
|
667
|
20-26
|
755
|
705
|
667
|
20-26
|
230
|
|
700
|
28
|
210
|
430
|
753
|
860
|
810
|
772
|
24-26
|
860
|
810
|
772
|
24-26
|
250
|
|
800
|
32
|
210
|
487
|
807
|
975
|
920
|
878
|
24-30
|
975
|
920
|
878
|
24-30
|
320
|
|
900
|
36
|
250
|
537
|
973
|
1075
|
1020
|
978
|
24-30
|
1075
|
1020
|
978
|
24-30
|
410
|
|
1000
|
40
|
250
|
587
|
1023
|
1175
|
1120
|
1078
|
28-30
|
1175
|
1120
|
1078
|
28-30
|
510
|
|
1200
|
48
|
250
|
687
|
1153
|
1375
|
1320
|
1280
|
32-30
|
1405
|
1340
|
1295
|
32-33
|
720
|
|
1400
|
56
|
300
|
760
|
1810
|
1575
|
1520
|
1480
|
36-30
|
1630
|
1560
|
1510
|
36-36
|
1270
|
|
1600
|
64
|
300
|
895
|
1815
|
1790
|
1730
|
1690
|
40-30
|
1830
|
1760
|
1710
|
40-36
|
1730
|
|
1800
|
72
|
300
|
995
|
1920
|
1990
|
1930
|
1890
|
44-30
|
2045
|
1970
|
1918
|
44-39
|
2750
|
|
2000
|
80
|
300
|
1095
|
2025
|
2190
|
2130
|
2090
|
48-30
|
2265
|
2180
|
2125
|
48-42
|
3050
|
六、渦輪通風蝶閥安裝要點
1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。 |
