一、產品概述：

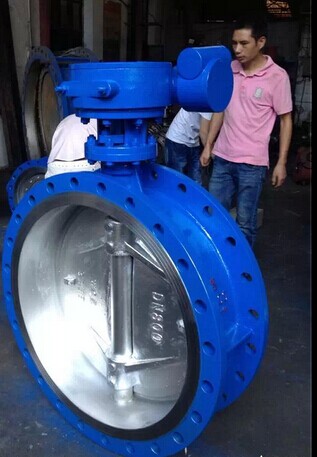

雙德法蘭式雙偏心蝶閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、對夾，結構形式可選用單偏心、中線式、雙偏心、三偏心，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN40～2000mm，材質可選用鑄鋼、不銹鋼。
雙偏心蝶閥產品概述：
我公司研制的雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
1、法蘭式雙偏心蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、雙偏心蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、法蘭式雙偏心蝶閥結構獨特，操作靈活，省力，方便。
三、標準參數表：
|
公稱通徑
|
40mm~1200mm
|
|
法蘭標準
|
ISO7005-2 1988
|
|
最大工作壓力
|
1.6MPa
|
|
殼體試驗壓力
|
1.5 倍工作壓力
|
|
密封試驗壓力
|
1.1 倍工作壓力
|
|
工作溫度范圍
|
NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC
|
|
允許長期使用溫度
|
NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC
|
|
材料
|
( 見《可選材料表》部分 )
|
|
結構尺寸
|
ISO5752-88
|
|
驅動型式
|
手柄
|
50mm~300mm
|
|
蝸輪
|
50mm~1200mm
|
|
氣動
|
50mm~1200mm
|
|
電動
|
50mm~1200mm
|
|
表面處理
|
環氧聚酯涂料 、 尼龍 11 、 烤漆
|
四、法蘭式雙偏心蝶閥標準規范：
|
項目名稱
|
采用標準
|
可選標準
|
|
設計制造驗收
|
GB/T12238-1989
|
ISO/DIN10631-91
|
|
閥門結構長度
|
GB/T12221-1989
|
ISO5752-88
|
|
閥門法蘭連接
|
GB9113-1988
|
ISO7005. 2
|
|
閥門檢驗
|
GB/T13927-1992
|
ISO/DIN5208-87
|
|
閥門標志
|
GB12220-1989
|
ISO5209-87
|
|
驅動裝置連接
|
GB12223-1989
|
ISO/DIN5211-89
|
|
閥門供貨要求
|
GB/T12252
|
————
|
注：蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準
五、可選材料：
|
主要零部件
|
材質
|
適用規格
|
主要零部件
|
材質
|
適用規格
|
|
閥體
|
球墨鑄鐵 灰鑄鐵 鑄鋼 不銹鋼
|
50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm
|
閥桿
|
不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷
|
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
|
|
閥板
|
不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍
|
50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm
|
閥座
|
丁腈橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE
|
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm
|
六、軟密封雙偏心蝶閥密封面適用介質， 溫度推薦表：A 非常適用 B 適用 C 有限適用 D 不適用
|
密封副材質
|
適用溫度
|
介質類型及適用程度
|
突出特性
|
|
淡水
|
海 水
|
鹽 類
|
強 堿
|
弱 堿
|
強 酸
|
弱 酸
|
天 然 氣
|
醇 類
|
空 氣
|
蒸 汽
|
油 類
|
食 品
|
|
閥座
|
丁腈
|
-12oC~82oC
|
A
|
A
|
A
|
B
|
A
|
D
|
B
|
A
|
C
|
A
|
D
|
A
|
B
|
耐油
|
|
三元乙丙
|
-35oC~135oC
|
A
|
A
|
A
|
A
|
A
|
C
|
A
|
B
|
B
|
A
|
A
|
C
|
A
|
耐老化
|
|
耐腐蝕三元乙丙
|
-35oC~160oC
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
B
|
B
|
A
|
A
|
C
|
A
|
耐腐蝕 、 耐老化
|
|
氟橡膠
|
-23oC~135oC
|
A
|
A
|
A
|
A
|
A
|
C
|
A
|
A
|
C
|
A
|
A
|
A
|
A
|
耐高溫 、 耐腐蝕
|
|
聚四氟乙烯
|
-10oC~150oC
|
A
|
A
|
A
|
C
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
耐腐蝕 、 耐高溫
|
|
蝶板
|
球鐵電鍍
|
-30oC~350oC
|
B
|
D
|
C
|
D
|
C
|
D
|
C
|
B
|
A
|
B
|
A
|
A
|
C
|
耐熱
|
|
球鐵尼龍覆層
|
-30oC~100oC
|
A
|
A
|
A
|
A
|
A
|
D
|
A
|
A
|
C
|
A
|
D
|
A
|
A
|
抗蝕 、 耐磨
|
|
鋁青銅
|
-273oC~232oC
|
A
|
B
|
C
|
D
|
C
|
D
|
B
|
A
|
A
|
A
|
A
|
A
|
C
|
耐熱 、 耐腐蝕
|
|
不銹鋼
|
-268oC~316oC
|
A
|
B
|
C
|
C
|
B
|
C
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
耐高溫 、 耐腐蝕
|
七、法蘭式雙偏心蝶閥連接尺寸：
|
公稱通徑
|
結構長度
(標準值)
|
外形尺寸
(參考值)
|
連接尺寸
(標準值)
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D0
|
n-d
|
D0
|
n-d
|
D0
|
n-d
|
|
50
|
2
|
43
|
63
|
315
|
180
|
65
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
21/2
|
46
|
70
|
330
|
180
|
65
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
3
|
46
|
83
|
390
|
245
|
72
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
4
|
52
|
105
|
431
|
240
|
72
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
5
|
56
|
115
|
455
|
240
|
72
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
6
|
56
|
137
|
626
|
350
|
93
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
8
|
60
|
164
|
720
|
350
|
93
|
280
|
8-18
|
295
|
8-22
|
295
|
12-22
|
|
250
|
10
|
68
|
206
|
800
|
550
|
350
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
12
|
78
|
230
|
860
|
600
|
350
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
|
350
|
14
|
78
|
248
|
883
|
600
|
350
|
445
|
12-22
|
460
|
16-22
|
470
|
16-26
|
|
400
|
16
|
102
|
289
|
972
|
600
|
350
|
495
|
16-22
|
515
|
16-26
|
525
|
16-30
|
|
450
|
18
|
114
|
320
|
1043
|
750
|
380
|
550
|
16-22
|
565
|
20-26
|
585
|
20-30
|
|
500
|
20
|
127
|
343
|
1098
|
750
|
380
|
600
|
20-22
|
620
|
20-26
|
650
|
20-33
|
|
600
|
24
|
154
|
413
|
1236
|
750
|
380
|
705
|
20-26
|
725
|
20-30
|
770
|
20-36
|
|
700
|
28
|
165
|
478
|
1431
|
750
|
380
|
810
|
24-26
|
840
|
24-30
|
840
|
24-36
|
|
800
|
32
|
190
|
525
|
1488
|
750
|
380
|
920
|
24-30
|
950
|
24-33
|
950
|
24-39
|
|
900
|
36
|
203
|
620
|
1615
|
1250
|
380
|
1020
|
24-30
|
1050
|
28-33
|
1050
|
28-39
|
|
1000
|
40
|
216
|
725
|
1765
|
1500
|
580
|
1120
|
28-30
|
1160
|
28-36
|
1170
|
28-42
|
|
1200
|
48
|
254
|
780
|
1976
|
1500
|
580
|
1340
|
32-33
|
1380
|
32-39
|
1390
|
32-48
|
八、訂貨選型：
0、單偏心 1、中線式 2、雙偏心 3、三偏心
中線式：通風蝶閥，襯里閥門。
單偏心，雙偏心蝶閥：我公司一般為軟密封型。
三偏心蝶閥：我公司一般為硬密封型。
5、密封面或襯里材料代號
B巴氏合金 C搪瓷 F氟塑料 H Cr13系列 J襯膠
M蒙乃爾合金 N尼龍塑料 T銅合金 Y硬質合金
X橡膠 P表硼鋼
注：如果密封面代號用W表示，表示密封面材料為本體材料，即直接在閥體加工密封面（通常閥體為不銹鋼情況下閥座密封面一般由本體加工而成，另一種為通風型），不用另外堆焊或用其它密封面材料
