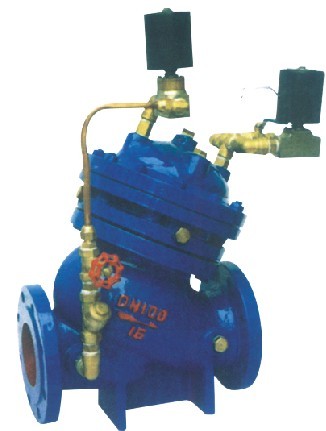

J145X電動遙控閥 DY600X電動遙控閥 概述
J145X電動遙控閥 DY600X電動遙控閥 由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態。當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動膜片關閉主閥。本產品利用導閥控制閥門的開啟和關閉，反應準確快速，采用三向電磁閥，維護簡單。安裝于各類給水系統的管道上。
J145X電動遙控閥 DY600X電動遙控閥 特點
1、準確快速的控制反應。
2、關閉速度可調．閥門平穩關閉而不會產生壓力波動。
3、采用三向電磁閥，維護簡單。
J145X電動遙控閥 DY600X電動遙控閥 主要技術參數
1、公稱壓力：1．0MPa、1．6MPa、2．SMPa
2、適用介質：水3、介質溫度：O～80℃
4、電磁閥的說明：電壓：交流220V直流：24V
3、采用三向電磁閥，維護簡單。
J145X電動遙控閥 DY600X電動遙控閥 主要技術參數
1、公稱壓力：1．0MPa、1．6MPa、2．SMPa
2、適用介質：水3、介質溫度：O～80℃
4、電磁閥的說明：電壓：交流220V直流：24V
J145X電動遙控閥 DY600X電動遙控閥 主要閥門零件材質如下表：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥座
|
錫青銅、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁橡膠
|
|
閥桿
|
鋁青鋼、鉻不銹鋼
|
|
膜片
|
丁橡膠
|
|
膜片壓板
|
碳鋼、不銹鋼
|
|
彈簧
|
不銹鋼
|
J145X電動遙控閥 DY600X電動遙控閥 主要外形尺寸
|
DN
|
L
|
H
|
D
|
D1
|
n-d
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
1.0MPa
|
1.6MPa
|
2.5Mpa
|
|
50
|
203
|
320
|
165
|
165
|
165
|
125
|
125
|
125
|
4-18
|
4-18
|
4-18
|
|
65
|
216
|
367
|
185
|
185
|
185
|
145
|
145
|
145
|
4-18
|
4-18
|
8-18
|
|
80
|
248
|
400
|
200
|
200
|
200
|
160
|
160
|
160
|
8-18
|
8-18
|
8-18
|
|
100
|
283
|
452
|
220
|
220
|
235
|
180
|
180
|
190
|
8-18
|
8-18
|
8-22
|
|
125
|
330
|
522
|
250
|
250
|
270
|
210
|
210
|
220
|
8-18
|
8-18
|
8-26
|
|
150
|
356
|
592
|
285
|
285
|
300
|
240
|
240
|
250
|
8-22
|
8-22
|
8-26
|
|
200
|
444
|
696
|
340
|
340
|
360
|
295
|
295
|
310
|
8-22
|
12-22
|
12-26
|
|
250
|
533
|
810
|
395
|
405
|
425
|
350
|
355
|
370
|
12-22
|
12-26
|
12-30
|
|
300
|
600
|
943
|
445
|
460
|
485
|
400
|
410
|
430
|
12-22
|
12-26
|
6-30
|
|
350
|
622
|
1200
|
505
|
520
|
555
|
460
|
470
|
490
|
16-22
|
16-26
|
16-33
|
|
400
|
698
|
1230
|
565
|
580
|
620
|
515
|
525
|
550
|
16-26
|
16-30
|
16-36
|
|
450
|
775
|
1230
|
615
|
640
|
670
|
565
|
585
|
600
|
20-26
|
20-30
|
20-36
|
|
500
|
811
|
1270
|
670
|
715
|
730
|
620
|
650
|
660
|
20-26
|
20-33
|
22-36
|
|
600
|
900
|
1600
|
780
|
840
|
|
725
|
770
|
|
20-30
|
20-36
|
|
