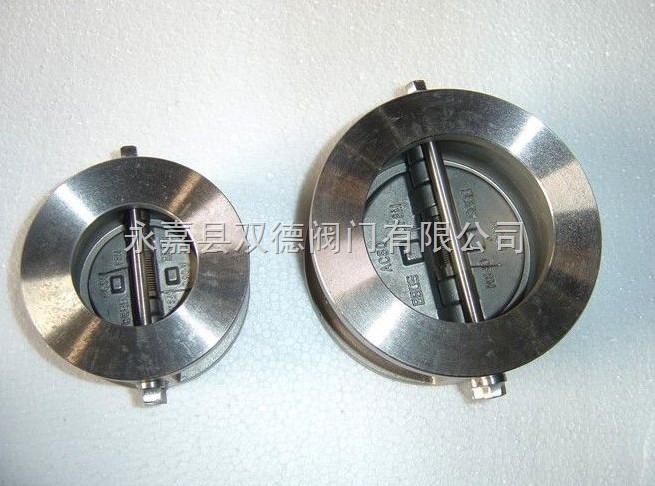

H76H對夾雙瓣旋啟式止回閥產品特點：
對夾式止回閥適用于公稱壓力PNl.0MPa~42 0MPa、Classl50～2500；公稱通徑DNl5～1200mm、NPsl／2—48．工作溫度一l96—540℃的各種管路上，月于防止介質剖流。通過選月不同的材質．可適月于水、蒸汽、油品、消酸、強氧化性介質及尿素等多種介質。
H76H對夾雙瓣旋啟式止回閥標準與規范：
1、設計秘制造：APl594、AP 6D、JB，T8937;
2、結構長度：API594、APl60、DlN3202、JB／T8937，
3、壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、試驗與檢驗AP 598、JB／T 9092：
5、配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
H76H對夾雙瓣旋啟式止回閥結構特點：
1、結構長度短．其結構長度只有傳統法蘭止回閥的1/4～1/8;
2、體積小,、重量輕,其重量只有傳統法蘭止回目的1/4～1/20;
3、閥瓣尖閉快速．水錘壓力�。�
4、水平管道或垂直管道均可使月．安裝方便；
5、流道通暢、流體阻力�。�
6、動作i敏、密封性能好;
7、目瓣行程短、關閥沖擊力小;
8、整體結構、簡單緊湊、造型美觀
9、使月壽命長、可靠性高。
旋啟式止回閥對比：
|
結構形式
|
H76型對夾雙瓣旋啟式止回閥
|
H44型法蘭單瓣旋啟式止回閥
|
|
水錘壓力
|
小．閥瓣行程短、且有彈簧輔助關閉、關閥速度快
|
很大，閥瓣行程，需要較長的關閉時間
|
|
H76型的水錘壓力只有H44型的1/2—1/5
|
|
尺寸和重量
|
結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價
|
結構長度很長，體積笨大．重量很重
|
|
H76型的結構長度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10
|
|
流體阻力
|
小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減小
|
?小，流體阻力系數為1.3～3，但在低壓工況下，閥瓣不能完且開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大
|
|
安裝
|
可水平安裝或垂直安裝，重量輕．不必為閥門設置支座
|
可水平安裝或垂直安裝．大口徑閥閥重量重，需設置支座
|
|
開啟壓力
|
很�。y瓣在很小的壓差下就能完全打開
|
較大，閥瓣在較大的壓差下才能完全打開
|
|
可靠性
|
閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高
|
閥門關時的巨大沖擊力及水錘壓力容易損壞閥門
|
升降式止回閥對比：
|
結構形式
|
H71型對夾升降式止回閥
|
H41型法蘭升降式止回閥
|
|
水錘壓女
|
很小、閥瓣行程短、閥瓣輕巧、且有彈簧輔助關閉、關閥速度很快
|
水、閥瓣行程短，但無彈簧輔助關閉
|
|
尺寸和重量
|
結構長度很短、體積很小、重量很徑、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，關能大量節約材料、降低造價
|
結構長度很長，體積較大、重量很重
|
|
H71型的結構長度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20
|
|
流體阻力
|
較大、流體阻力系數為6.4～2.8
|
很體阻力系數為12～6
|
|
安裝
|
可水平安裝或垂直安裝，重量很輕，安裝容易
|
只能水平安裝，口徑較大的閥門重量，較難安裝
|
|
開啟壓力
|
很小、閥瓣在很小的壓差下就能完全打開
|
較小、閥瓣重量較大，需要一定的壓差才能半閥瓣完全打開
|
|
可靠性
|
閥門為整體結構，簡單緊湊，閥門關閉時沖擊為小，水錘壓力很小，閥門壽命長，可靠性高
|
可靠性較高，但閥門由閥體與閥蓋兩本構成，多了一個潛在的泄漏點
|
水的當量體積流量Vw與實際流體的
體積流量V按下式換算：
·V
式中：Vw一水的當量體積流量。l／s；
P流體密度，k9／m 3
v一實際流體的體積流量，l/s。
流體力學性能：H76H對夾雙瓣旋啟式止回閥的流體阻力系數、流量系數及開啟壓力：
|
公稱通徑
|
閥門全開啟時的流體阻力系數
|
常溫下閥門全開啟時的水流量系數
|
流體的流向
|
|
DN
|
DNS
|
|
Kv（m3／h）
|
CV（U.S）
|
CV（U.K）
|
↑
|
→
|
|
開啟壓力近似值KPa
|
|
50
|
5
|
2.6
|
63
|
74
|
62
|
2
|
1
|
|
65
|
21/2
|
2.4
|
109
|
128
|
107
|
2
|
1
|
|
80
|
3
|
2.3
|
172
|
201
|
169
|
2
|
1
|
|
100
|
4
|
2.0
|
289
|
338
|
283
|
2
|
1
|
|
125
|
5
|
1.8
|
476
|
557
|
466
|
2
|
1
|
|
150
|
6
|
1.5
|
750
|
878
|
735
|
2
|
1
|
|
200
|
8
|
1.3
|
1432
|
1675
|
1403
|
2
|
1
|
|
250
|
10
|
1.2
|
1330
|
2726
|
2283
|
2
|
1
|
|
300
|
12
|
1.0
|
3676
|
4301
|
3602
|
2
|
1
|
|
350
|
14
|
0.9
|
5274
|
6171
|
5169
|
2
|
1
|
|
400
|
16
|
0.8
|
7306
|
8548
|
7160
|
3
|
1
|
|
450
|
18
|
0.8
|
9246
|
10818
|
9061
|
3
|
1
|
|
500
|
20
|
0.8
|
11415
|
13356
|
11187
|
3
|
1
|
|
600
|
24
|
0.7
|
17573
|
20560
|
17222
|
3
|
1
|
|
700
|
28
|
0.7
|
23919
|
27985
|
23441
|
4
|
1
|
|
750
|
30
|
0.7
|
27458
|
32126
|
26909
|
4
|
1
|
|
800
|
32
|
0.7
|
31241
|
36552
|
30316
|
4
|
1
|
|
900
|
36
|
0.7
|
39539
|
46261
|
38748
|
4
|
1
|
|
1000
|
40
|
0.7
|
48814
|
57112
|
47838
|
4
|
1
|
|
1050
|
42
|
0.7
|
53817
|
62966
|
52741
|
4
|
1
|
|
1200
|
48
|
0.7
|
70292
|
82242
|
68886
|
4
|
1
|
