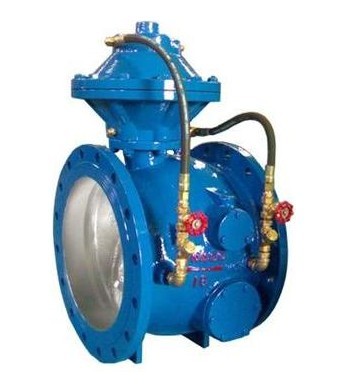

BFG7M43HR管力閥產品介紹
管力閥是我公司工程技術人員參照國內外同類型的先進產品進行設計。吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成，是水泵控制閥的換代新產品。它兼具電動閘、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系數安全。該閥是當前國內外結構最新穎、性能最先進、進行最可靠的泵站新型控制設備，主要用于自動化給排水泵站的離心泵、冶金、石化、水司、市政、環保等行業供排水系統。
BFG7M43HR管力閥特點 ；
BFG7M43HR管力閥結構：
本閥門由上下鋁合金閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。
BFG7M43HR管力閥工作原理：
當順轉行輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作管力閥在泥沙和雜物較多的一些工況（如黃河水質，污水處理系統等），閥門控制管路容易被堵塞，導致閥門失靈；大的雜物還容易把閥板卡住，導致閥門密封不嚴；還有一些特殊工況，閥門開關時口控制閥的研制與生產，為能徹底解決這些問題，歷時三年，我公司研發發管力閥。管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動管網系統安全。管力閥以及止回閥門的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。管力閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能工況需求。由于結構緊湊，體積小，重量輕，特別適用于大口徑管路系統?？蓮V泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統，是當前國內外結構最新穎、性能最先進、運行最可靠的泵站新型控制設備。
BFG7M43HR管力閥工作原理
開閥
當水泵啟動后進口端水經過、過渡器、截止閥、高壓管、進入膜片缸下部，在水的壓力下推動膜片關上行帶小閥板緩慢開啟，大閥板在水力的推動下與小閥板同時開啟，完成開閥。
關閥
停泵時閥內流速急劇降低，大閥板在重力的作用下快速關閉，截斷90%的水流，出口端的在水壓力水進入過濾器、截止閥、高壓管、進入膜片缸上部，在水的壓力下推動膜片頭下行帶動小閥板緩慢關閉，最終實現關閉。
BFG7M43HR管力閥技術參數；
|
名稱
|
公稱通徑
|
適用溫度℃
|
適用介質
|
流阻系數
|
最低工作壓力（Mpa）
|
|
參數
|
DN200-DN2000
|
0-120
|
泥污、污水
油品、海水
|
0.3-1.1
|
≥0.1
|
|
名稱
|
關閥時間（可調）
|
開閥時間（可調）
|
結構長度標準
|
法蘭標準
|
泄漏量
|
|
參數
|
快關1-3秒
慢關5-90秒
|
20-60秒
|
GB2221-89
|
BG/T79-94
|
GB/T13927-92
|
BFG7M43HR管力閥主要材料；
|
零件名稱
|
閥體
|
閥心
|
閥軸
|
密封面
|
填料
|
|
材料名稱
|
球墨鑄鐵
|
球墨鑄鐵
|
不銹鋼
|
橡膠
|
O形密封圈
柔性石墨
|
|
碳鋼
|
碳鋼
|
|
不銹鋼
|
不銹鋼
|
|
