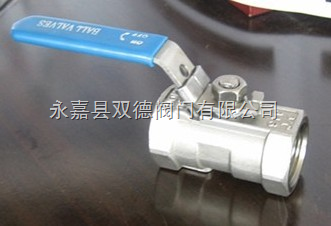

一片式內螺紋球閥
公稱壓力:PN2.4,3.8,6.4MPa
強度試驗壓力：PT2.4,3.8,6.0,9.6,MPa
低壓氣密封試驗壓力：0.6MPa
適用介質：Q11F-（16-64）C 水，油，氣
適用溫度：-29～280℃
適用介質：Q11F-（16-64）P Q11F-（16-64）R
適用溫度：-40～280℃
一片式內螺紋球閥主要外形尺寸：
|
DN |
G |
d |
L |
H |
W |
|
8 |
1/4" |
5 |
40 |
28 |
70 |
|
10 |
3/8" |
7 |
45 |
30 |
70 |
|
15 |
1/2" |
9 |
55 |
34 |
90 |
|
20
|
3/4" |
12 |
60 |
38 |
90 |
|
25 |
1" |
15 |
70 |
50 |
110 |
|
32 |
1¼" |
20 |
80 |
56 |
120 |
|
40 |
1½" |
25 |
86 |
60 |
130 |
|
50 |
2" |
32 |
101 |
65 |
140 |
|
65 |
2½" |
38 |
117 |
72 |
170 |
|
80 |
3" |
50 |
140 |
105 |
185 |
訂貨須知：
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
|
產品名稱：
