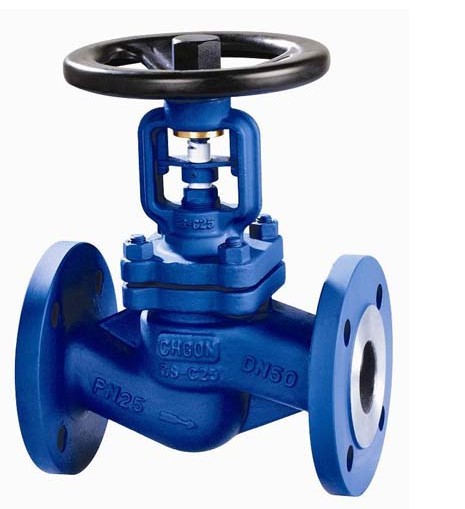

德標波紋管截止閥DWJ41H概述
德標波紋管截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
德標波紋管截止閥DWJ41H其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
德標暗桿式波紋管密封截止閥，其關鍵部件——金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。閥瓣與閥體密封面經過精密研磨，組裝完畢經過100%試壓，全部達到零泄漏。作為輔助密封，在波紋管上面依然保 留了填料函，更增加了可靠性和安全性。高壓閥門的金屬波紋管均為多層結構，通過液壓成形，可保證在最大壓力下10000次全行程開/關壽命。
德標波紋管截止閥DWJ41H使用優點：
１、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
２、安全環保，沒有流體流失，降低能源損失，提高工廠設備安全。
３、使用壽命長，減少維修次數，降低經營成本。
４、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。(end)
|
驅動方式 |
手動 |
|
電動 |
|
設計標準 |
DIN3356 |
|
結構長度 |
DIN3202 |
|
連接法蘭 |
DIN2543-2545 |
|
試驗和檢驗 |
DIN3230 |
德標波紋管截止閥DWJ41H產品性能規范
|
公稱壓力（MPa） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
適用溫度(℃) |
|
1.6 |
2.4 |
1.76 |
≤350℃ |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
訂貨須知：
一、① 德標波紋管截止閥DWJ41H產品名稱與型號② 德標波紋管截止閥DWJ41H口徑③ 德標波紋管截止閥DWJ41H是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定 德標波紋管截止閥DWJ41H型號，請按 德標波紋管截止閥DWJ41H型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
