ZF43Y高壓平板閘閥結構特點：
雙德公司制造的ZF系列注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。本系列產品采用新型浮動式密封結構，適用于壓力不大于15.0MPa，溫度-29～121℃的油品、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的配置。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
ZF43Y高壓平板閘閥技術參數：
閥體材質:鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼。
工作壓力1.6-32-50MPA。
工作溫度-20°C- 170°C -550°C。
閥門口徑從 DN25-DN200。
連接方式:法蘭、對夾、絲口或焊接。
驅動方式:手動、蝸輪、氣動、電動。
適用介質:水、油品、氣、蒸汽等。
ZF43Y高壓平板閘閥結構特征與工作原理
1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4.關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

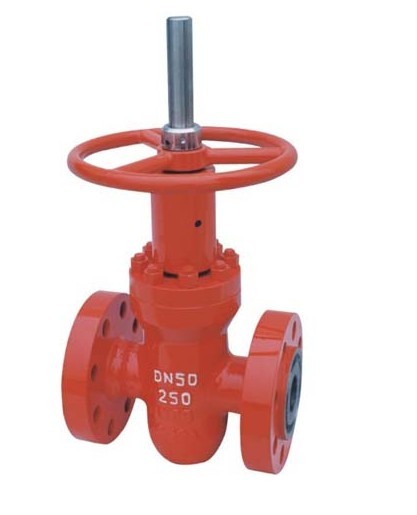

ZF43Y高壓平板閘閥具體產考圖：
|
產品參數說明 |
 |
|
外形尺寸圖 |
 |
