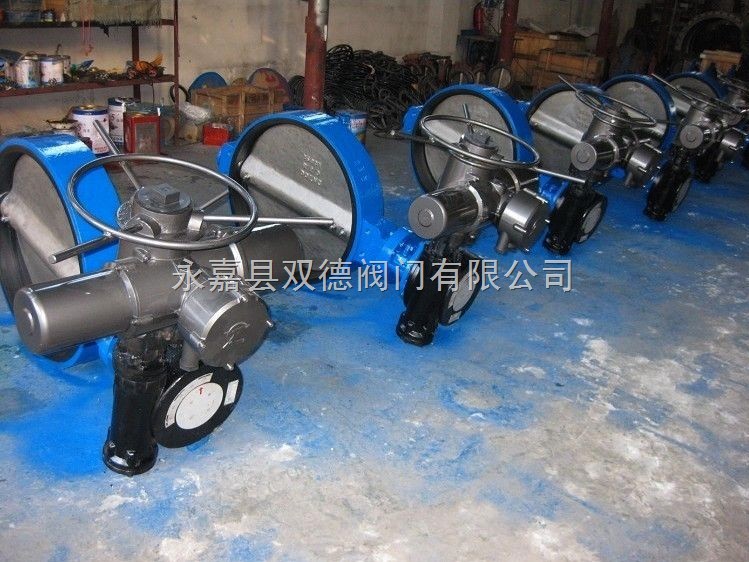

D971X電動軟密封對夾蝶閥產品概述：
我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
D971X電動軟密封對夾蝶閥特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
D971X電動軟密封對夾蝶閥主要結束參數：
|
公稱通經DN（mm)
|
50～2000
|
50～1600
|
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
D971X電動軟密封對夾蝶閥電動執行器相關參數：
|
SP系列精小型電動執行機構技術參數 |
閥 體 參 數 |
|
電 源 |
AC110、220、380V/DC24 |
公稱通徑 |
DN50～1200mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN0.6、1.0、1.6Mpa |
|
任選功能 |
開關型、無源觸點型、閥位信號反饋型、智能調節型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、碳素鋼、合金鋼、不銹鋼 |
|
動作時間 |
9秒/15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、碳素鋼、合金鋼、不銹鋼 |
|
環境溫度 |
-30°～80° |
閥座密封 |
橡膠等 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線對夾式 |
|
限 位 |
電氣、機械二重限位 |
適用溫度 |
≤120℃ |
|
防護等級 |
IP-67（防爆外殼:ExdⅡ BT4） |
適用介質 |
水、氣、油品及弱腐蝕性流體 |
|
輸入信號 |
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V |
特 點 |
零泄漏、壽命長 |
D971X電動軟密封對夾蝶閥主要零部件材料：
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
閥軸
|
2Cr13
|
|
密封圈
|
耐油橡膠
|
|
填料
|
柔性石墨
|
D971X電動軟密封對夾蝶閥執行標準：
|
制造標準
|
GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
D971X電動軟密封對夾蝶閥密封材料:
|
材料品種
|
氯丁橡膠
|
橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
×或 0rJ
|
XA或orJA
|
XB或orJB
|
xC、JC或0rF
|
XD或orJD
|
× E或orJE
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
D971X電動軟密封對夾蝶閥主要外形連接尺寸：
單位：mm
|
DN
|
L
|
H
|
HO
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
DO
|
n-Фd
|
DO
|
n-Фd
|
DO
|
n-Фd
|
|
50
|
43
|
63
|
438
|
125
|
125
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
453
|
125
|
125
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
478
|
125
|
125
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
519
|
125
|
125
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
713
|
325
|
245
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
749
|
325
|
245
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
843
|
325
|
245
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
|
250
|
68
|
206
|
947
|
363
|
313
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
230
|
1013
|
363
|
313
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
|
350
|
78
|
248
|
1046
|
363
|
313
|
445
|
12-22
|
460
|
16-22
|
470
|
16-26
|
|
400
|
102
|
289
|
1135
|
363
|
313
|
495
|
16-22
|
515
|
16-26
|
525
|
16-30
|
|
450
|
114
|
320
|
1328
|
465
|
439
|
550
|
16-22
|
565
|
20-26
|
585
|
20-30
|
|
500
|
127
|
343
|
1226
|
546
|
481
|
600
|
20-22
|
620
|
20-26
|
650
|
20-33
|
|
600
|
154
|
413
|
1394
|
546
|
556
|
705
|
20-26
|
725
|
20-30
|
770
|
20-36
|
|
700
|
165
|
478
|
1534
|
546
|
556
|
810
|
24-26
|
840
|
24-30
|
840
|
24-36
|
|
800
|
190
|
525
|
1159
|
546
|
556
|
920
|
24-30
|
950
|
24-33
|
950
|
24-39
|
|
900
|
203
|
585
|
1748
|
617
|
706
|
1020
|
24-30
|
1050
|
28-33
|
1050
|
38-39
|
|
1000
|
216
|
640
|
1805
|
632
|
706
|
1120
|
28-30
|
1160
|
28-36
|
1170
|
28-42
|
|
1200
|
254
|
755
|
2035
|
632
|
706
|
1340
|
32-33
|
1380
|
32-39
|
1390
|
32-48
|
