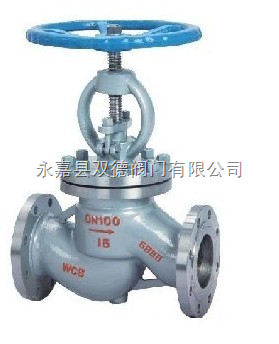

J41H-16C鑄鋼法蘭截止閥概述；
1、設計制造造GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
J41H-16C鑄鋼法蘭截止閥性能規范:
|
型號 |
公稱壓力
（MPa） |
實驗壓力 |
工作溫度（℃） |
適用介質 |
|
強度水（MPa） |
密封（水）空氣（MPa） |
低壓密封空氣（MPa） |
J41W-16P（R）
|
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
消酸類 |
|
J41W-25P（R） |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
醋酸類 |
|
J41W-40P（R） |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
消酸類 |
|
J41W-60P（R） |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
J41H-16C鑄鋼法蘭截止閥主要零件材質:
|
零件名稱 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
閥體/閥蓋 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M0 2 Ti |
ZG00Cr17Ni14M0 2 |
WCB |
|
閘板 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M0 2 Ti |
ZG00Cr17Ni14M0 2 |
1Cr13 |
|
閥桿 |
1Cr18 Ni9Ti |
00Cr18 Ni10 |
1Cr18 Ni12M0 2 Ti |
00Cr17Ni14M0 2 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
|
墊片 |
304＋PTFE |
304L＋PTFE |
316＋PTFE |
316L＋PTFE |
石墨＋304 |
|
壓蓋 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M0 2 Ti |
ZG00Cr17Ni14M0 2 系列 |
WCB |
|
填料壓環 |
1Cr18 Ni9Ti |
00Cr18 Ni10 |
1Cr18 Ni12M0 2 Ti |
00Cr17Ni14M0 2 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
45 |
J41H-16C鑄鋼法蘭截止閥1.6MPa主要連接尺寸:
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
訂貨須知：
一、①J41H-16C鑄鋼法蘭截止閥產品名稱與型號②J41H-16C鑄鋼法蘭截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J41H-16C鑄鋼法蘭截止閥型號，請按J41H-16C鑄鋼法蘭截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
|
