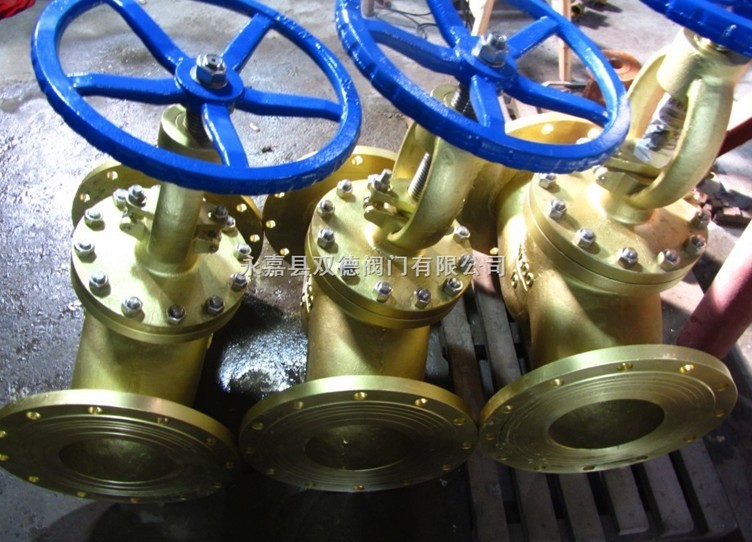

J41T-16T全銅截止閥概述：
(1)截止閥結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能
使用時，截止閥介質只能單方向流動，不能改變流動方向。
(7)全開時閥瓣經常受沖蝕
J41T-16T全銅截止閥主要尺寸及重量
公稱壓力
PN（Mpa） |
公稱通徑
DN（㎜） |
尺寸㎜ |
重量
㎏ |
|
L |
D |
D1 |
D2 |
D6 |
b |
Do |
H |
H1 |
Z-Φd |
|
1.6 |
15 |
130 |
95 |
65 |
45 |
- |
14 |
75 |
110 |
119 |
4-Φ14 |
2 |
|
20 |
150 |
110 |
75 |
55 |
- |
14 |
75 |
110 |
120 |
4-Φ14 |
3 |
|
25 |
160 |
115 |
85 |
65 |
- |
14 |
75 |
116 |
126 |
4-Φ14 |
4 |
|
32 |
180 |
135 |
100 |
78 |
- |
15 |
120 |
143 |
160 |
4-Φ18 |
6.1 |
|
40 |
200 |
145 |
110 |
85 |
- |
16 |
120 |
147 |
168 |
4-Φ18 |
8.2 |
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
160 |
172 |
194 |
4-Φ18 |
11 |
|
65 |
290 |
180 |
145 |
120 |
- |
18 |
- |
- |
- |
4-Φ18 |
28 |
|
80 |
310 |
195 |
160 |
135 |
- |
20 |
- |
- |
- |
8-Φ18 |
34 |
|
100 |
350 |
210 |
180 |
155 |
- |
20 |
- |
- |
- |
8-Φ18 |
43 |
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
- |
- |
- |
8-Φ18 |
70 |
|
150 |
480 |
280 |
240 |
210 |
-- |
24 |
- |
- |
- |
12-Φ23 |
95 |
