產品名稱：

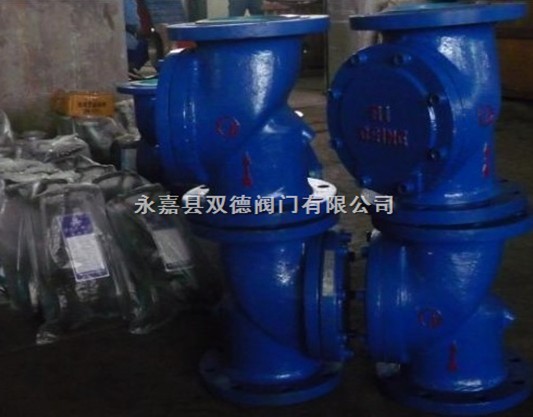

HC44X橡膠瓣止回閥該閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
HC44X橡膠瓣止回閥主要技術參數
|
公稱壓力（Mpa）
|
1.0
|
1.6
|
|
殼體試驗壓力（Mpa）
|
1.5
|
2.4
|
|
密封試驗壓力（Mpa）
|
1.1
|
1.76
|
|
適用溫度℃
|
<80
|
|
|
適用介質
|
清水、油品
|
|
HC44X橡膠瓣止回閥主要零件材料
|
閥體、閥蓋
|
灰鑄鐵、碳剛
|
|
閥瓣
|
橡膠組合件
|
|
彈簧
|
不銹剛
|
HC44X橡膠瓣止回閥主要外形尺寸
|
公稱通徑（DN）
|
L
|
H
|
|
40
|
165
|
180
|
|
50
|
200
|
190
|
|
65
|
215
|
210
|
|
80
|
240
|
230
|
|
100
|
290
|
250
|
|
125
|
330
|
280
|
|
150
|
355
|
315
|
|
200
|
500
|
370
|
|
250
|
620
|
430
|
|
300
|
700
|
475
|
|
350
|
785
|
550
|
|
400
|
915
|
600
|
