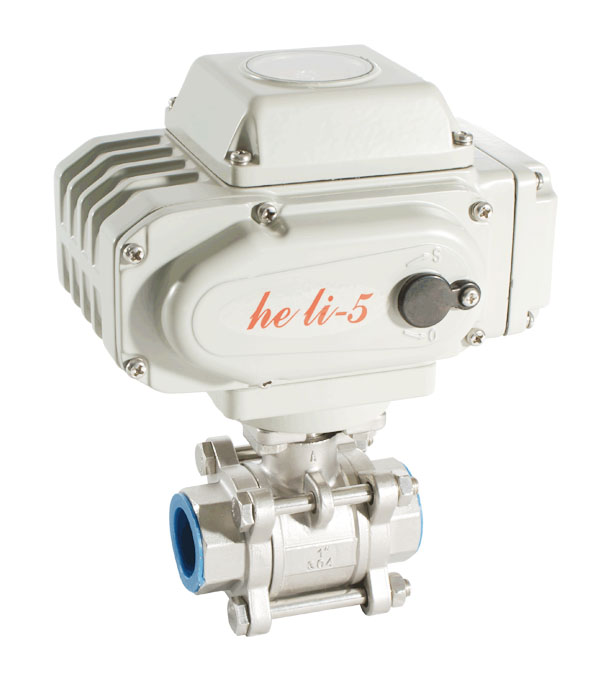

電動內螺紋球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置361R、PSQ、HQ、381R等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、檢驗主試驗：JB/T 9092、API 598。
電動球閥規格參數
|
執行機構技術參數
|
閥體參數
|
|
電源
|
AC200/220V，50/60Hz
|
公稱通徑
|
DN10～100mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
|
250:1
|
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
|
如果您需要更詳細了解相關信息或索取相關資料，歡迎隨時與我聯系！
Q911F電動絲扣球閥詳細說明：
技術參數 電源電壓 AC220V、AC380V（其它特制） 環境溫度 -30℃～+70℃ 防護等級 IP67 功能選項 防 爆 型 防爆等級:dIIBT3/T4防爆證號：GYB081064 信號反饋 X1機械式無源信號，X2有源信號 手動功能 電動執行器帶有手動開閥、關閥功能 調 節 型 輸入4~20mA信號，實現球閥調節功能 備注：電動參數請另參考所選配的電動執行器資料。 標準規范 * 法蘭標準：GB9113、GB9113、GB9115 * 檢測與試驗：GB/T13927-1992、B/T 9092-1999 * 設計標準：JB-T 8527-1997 閥體參數 公稱壓力 PN16、PN25、PN40 連接方式 G內螺紋（特選：卡箍、對焊、承插焊） 閥體材質 SS304、SS316、SS316L 球芯材質 SS304、SS316、SS316L 密封材料 PTFE、PPL（特選：石墨、金屬硬密封） C6: -30℃～150℃工作溫度 C7: -30℃～250℃ C8: -30℃～350℃ 附件選項 回 訊 器 也叫限位開關，遠程反饋開關信號 電 磁 閥 雙作用選二位五通、單作用選二位三通 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 電氣定位器 輸入4~20mA信號，實現球閥調節功能 GB閥體尺寸 公稱壓力 型號規格 通徑DN 接口 L H A 連接方軸 E-電動頭 PN16 PN25 PN16、25、40304、316PTFE、PPL BAC15 15 1/2″ 75 42 9 11 P032D LDE-06 BAC20 20 3/4″ 82 48.5 9 11 P052D LDE-06 BAC25 25 1″ 89 58.5 11 11 P063D LDE-06 BAC32 32 1 1/4″ 113 63 11 14 P063D LDE-06 BA0 40 1 1/2″ 120 71 14 14 P075D LDE-10 BAC50 50 2″ 145 78 14 17 P083D LDE-10 BAC65 65 2 1/2″ 185 100 17 17 P092D LDE-15 BAC80 80 3″ 210 109 17 22 P105D LDE-20 BAC100 100 4″ 268 140 22 22 P125D LDE-30 備注：①電動執行器（簡稱電動頭）的尺寸，請另查閱執行器資料，以上為設計尺寸，與實物可能存誤差。②如果是選擇技術參數中的特選項目或客戶有特制要求時，請向我們另行索取尺寸表；
