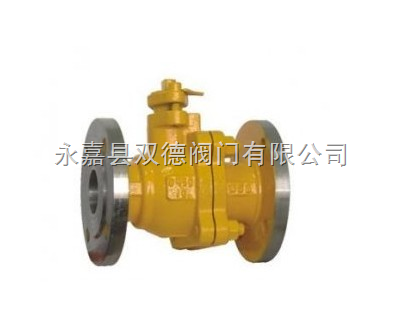

天然氣專用球閥采用成形聚四氟乙烯填料，適用于大多數高中壓燃?xì)廨斔蛨?chǎng)合,手柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動。
設計依據 GB系列 API系列
設計與制造 GB/T12237 API6D、ANSI B16.34
結構長度 GB/T12221 API6D、ANSI B16.10
連接法蘭 JB/T79、HG20592、GB/T9113 API6D、ANSI B16.10試驗與檢驗 JB/T9092、CJ/T3055 API6D、API598
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MP。
Q41F天然氣專用球閥，適用于天然氣、煤氣、液化石油氣、液化石油氣混空氣等燃?xì)廨斔蛨?chǎng)合，手柄操作力矩平穩。該球閥是球體無支撐軸，球體被兩閥座夾持其中呈“浮動”狀態，它在管道上主要用于切斷、分配和改變介質流動方向；閥座采用特殊雙斜面彈性密封圈設計、可靠的倒密封桿、防火防靜電功能、自動泄壓和鎖定裝置等結構特點。廣泛應用于：化工、石油、天然氣、燃?xì)狻⒁苯鸬刃袠I(yè)。
|
公稱壓力
|
殼體試驗
|
密封試驗
|
適用介質
|
適宜溫度
|
|
1.6
|
2.4
|
1.76
|
液化氣、天然氣等
|
-40~+80℃
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
閥體、閥蓋
|
閥桿、球體
|
密封面
|
填料
|
|
WCB/不銹鋼
|
不銹鋼
|
不銹鋼和聚四氟乙烯
|
聚四氟乙烯
|
|
公稱通徑、
DN(mm)
|
Q41F-25型主要連接尺寸和外形尺寸
|
重量
(kg)
|
|
L
|
D
|
D1
|
D2
|
Z-фd
|
H
|
b
|
f
|
Do
|
|
15
|
130
|
95
|
65
|
45
|
4-14
|
103
|
16
|
2
|
100
|
3
|
|
20
|
140
|
105
|
75
|
55
|
4-14
|
112
|
16
|
2
|
160
|
4
|
|
25
|
150
|
115
|
85
|
65
|
4-14
|
123
|
16
|
2
|
160
|
5
|
|
32
|
165
|
135
|
100
|
78
|
4-18
|
150
|
18
|
3
|
250
|
8
|
|
40
|
180
|
145
|
110
|
85
|
4-18
|
156
|
18
|
3
|
250
|
11
|
|
50
|
200
|
160
|
125
|
100
|
4-18
|
172
|
20
|
3
|
350
|
14
|
|
65
|
220
|
180
|
145
|
120
|
8-18
|
197
|
22
|
3
|
350
|
20
|
|
80
|
250
|
195
|
160
|
135
|
8-18
|
222
|
22
|
3
|
450
|
28
|
|
100
|
320
|
230
|
190
|
160
|
8-23
|
253
|
24
|
4
|
450
|
36
|
|
125
|
400
|
270
|
220
|
188
|
8-25
|
286
|
28
|
4
|
600
|
62
|
|
150
|
400
|
300
|
250
|
218
|
8-25
|
275
|
30
|
4
|
800
|
80
|
Q41F天然氣專用球閥特點：
1、天然氣專用球閥全通徑設計：全通徑閥門具有與管子內徑完全一致的流體通道，減小流阻損失，便于管道清掃。
2、天然氣專用球閥耐火/防火結構：我公司設計生產的天然氣球閥采用軟硬雙重密封結構，當閥門的使用現場發生火災時，非金屬密封材料被高溫分解或破壞后，球閥能夠借助特別設計的金屬對金屬輔助密封結構，有效的控制閥門的內漏和外漏，防止火災擴大。
3、天然氣專用球閥防靜電設計：采用鉻鎳不銹鋼的彈簧和小球，使球體、閥桿和閥體之間相互導電，球閥在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下，達到清除靜電的目的。
4、閥桿防噴出的設計：閥桿采用防噴出結構設計的整體T形結構，即使在閥腔異常升壓以及填料壓板失效等極端情況下，也能保證閥桿不會被介質吹出。它嵌入閥體內部，肯有倒密封的功能，倒密封的密封力隨著介質壓力的增高而增大，故能在各種壓力下均能確保閥桿的可靠密封。
5、天然氣專用球閥防止閥桿的磨損和錯誤操作（帶鎖）設計：將傳統的填料壓蓋改進為填料壓板和填料壓套兩體式結構設計，壓板和壓套采用球形接觸，確保壓套始終垂直，并在壓套內部設置了聚四氟乙烯襯套，避免了閥桿與壓套的磨損，并減小了閥門的操作力矩。而防止誤操的結構設計則是設置了帶鎖孔的90゜開關定位片，可以加鎖，防止誤操作。閥桿頭部采用扁形設計，閥門開啟時，手柄與管路平行；閥門關閉時，手柄與管路垂直，確保閥門開關指示不會發生錯誤。
6、天然氣專用球閥耐高溫、國標標準壁厚、外圓加大：閥座采用RPTFE增強四氟，碳纖維高溫封圈，溫度可達到250℃；閥門按GB國標標準生產，壁厚按100％標準制造，法蘭外圓加大5mm；同時可滿足部份客戶化工部外圓加大的要求，坤儀閥門公司長期備有庫存，可及時交貨，無須特殊訂做延長交貨時間
