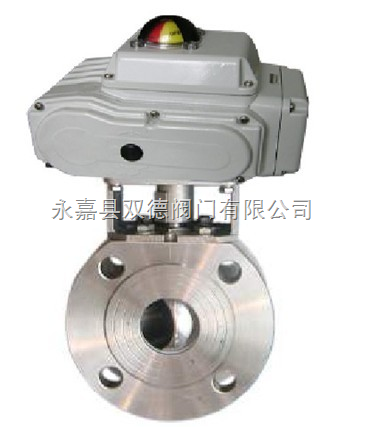

Q971F電動對夾式球閥主要外形及連接尺寸
Q971F電動對夾式球閥閥門材料
|
閥門材料
|
|
1） 軸
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
2） 螺母夾
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
3） 防松螺母
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
4） 彈簧
|
不銹鋼 ANSI301
|
1.4310
|
UNIX12CrNi 17 07
|
|
5） 墊圈
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
6） 壓緊環型螺母
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
7） 頂部密封
|
聚四氯乙烯 PTFE
|
|
|
|
8） O環
|
氟橡膠 VITON
|
|
|
|
9） 密封圈
|
聚四氯乙烯 PTFE
|
|
|
|
10） O環
|
氟橡膠 VITON
|
|
|
|
11） 環型螺母密封
|
聚四氯乙烯 PTFE
|
|
|
|
12） 底部密封
|
聚四氯乙烯 PTFE
|
|
|
|
13） 環型螺母
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
14） 球體
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
15） 閥體
|
不銹鋼 ANSI316
|
1.4408
|
|
|
* 不銹鋼304按要求提供
** DN125 - 150 聚四氯乙烯密封沒有O環。
|
Q971F電動對夾式球閥閥門尺寸表
|
公稱通徑
DN（mm）
|
尺 寸
|
|
L
|
D
|
D1
|
D2
|
Z-Md
|
H
|
W
|
|
15
|
35
|
95
|
65
|
45
|
4-M12
|
291
|
155.2
|
|
20
|
38
|
105
|
75
|
55
|
4-M12
|
296
|
155.2
|
|
25
|
42
|
115
|
85
|
65
|
4-M12
|
301
|
155.2
|
|
32
|
50
|
135
|
100
|
78
|
4-M16
|
311
|
195
|
|
40
|
60
|
145
|
110
|
85
|
4-M16
|
318
|
195
|
|
50
|
70
|
160
|
125
|
100
|
4-M16
|
326
|
234
|
|
65
|
95
|
180
|
145
|
120
|
4-M16
|
336
|
234
|
|
80
|
118
|
195
|
160
|
135
|
8-M16
|
363
|
271
|
|
100
|
140
|
215
|
180
|
155
|
8-M16
|
383
|
325
|
|
125
|
175
|
245
|
210
|
185
|
8-M16
|
403
|
414
|
|
150
|
210
|
280
|
240
|
210
|
8-M16
|
418
|
420
|
